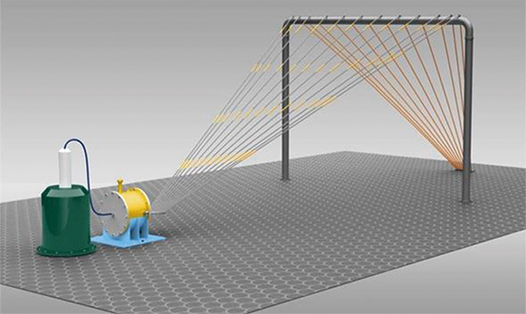

電磁脈沖模擬器

當電子系統受到電磁脈沖的作用是，會在電子系統內部的電路感應出強大的干擾電流信號，會造成電子系統功能紊亂、失控，嚴重時甚至燒毀電子器件。為了提高裝備的電子系統在電磁脈沖環境下的可靠性，美軍標MIL-STD-461G及國軍標GJB151B中RS105對電子系統的瞬態電磁場輻射敏感度給出了相關的試驗方法。

本系列電磁脈沖模擬器以國軍標GJB151B RS105為要求基礎，通過分類模塊化設計研制出了一系列的電磁脈沖模擬器，通過產生瞬態電磁場發生器可可用來對各種類型的產品進行試驗，

標準

MIL-STD-464C Electromagnetic Environmental Effects Requirements for Systems

MIL-STD-461G Requirements For The Control Of Electromagnetic Interference Characteristics Of Subsystems And Equipment

GJB 8848 系統電磁環境效應試驗方法

GJB 1389A 系統電磁環境效應試驗要求

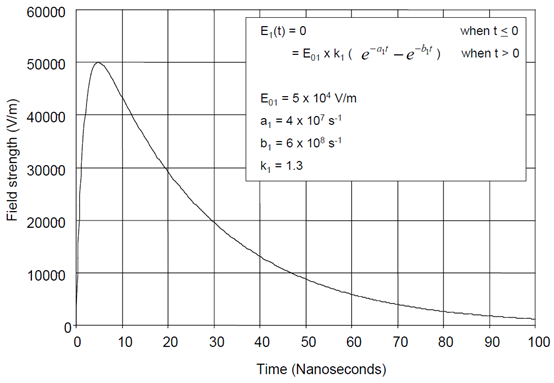

GJB 151B 軍用設備和分系統 電磁發射和敏感度要求與測量 RS105 瞬態電磁場輻射敏感度

特點

l 采用鐵殼油浸式同軸發生器原理設計，內置多級Max放電回路，可實現車載移動安裝（戶外）

l 發生器采用同軸式結構設計，回路電感量小

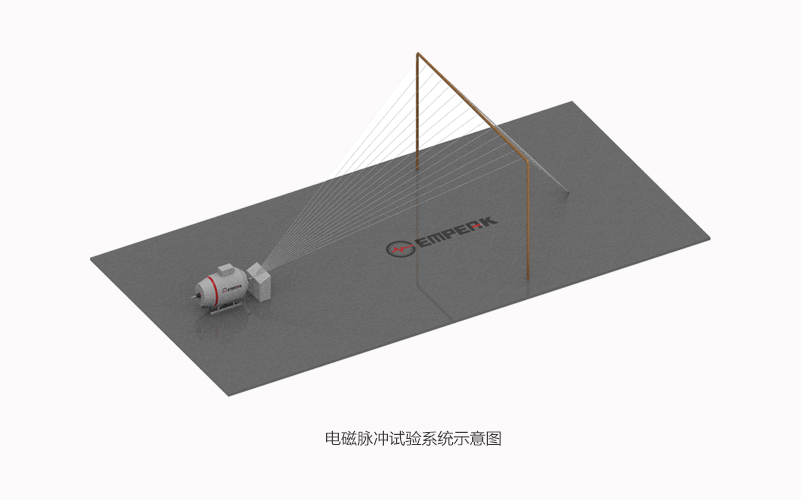

l 配置飛機整機測試的外部回流網

l 采用Marx發生器，實現并聯充電串聯放電

l 采用氣體火花開關控制

l 最大可帶負載6uH（滿足常規飛機帶回流網測試），可擴展至10μH負載

l 自動安全保護程序，聲光報警

主要技術參數與功能

模擬器主要參數表
	EMP100	EMP200	EMP300	EMP500	EMP800
輸出電壓峰值	80kV	180kV	270kV	450kV	680kV
脈沖源級數	1級	2級	3級	5級	8級
充電電壓	100kV	200kV	300kV	500kV	800kV
電源功率	1kVA	2kVA	2kVA	3kVA	5kVA
上升時間	2.3±0.5ns	2.3±0.5ns	2.3±0.5ns	2.3±0.5ns	2.3±0.5ns
脈沖寬度	23±5ns	23±5ns	23±5ns	23±5ns	23±5ns
最大電場強度	50kV/m	50kV/m	50kV/m	50kV/m	50kV/m
傳輸線阻抗	110Ω	110Ω	110Ω	110Ω	110Ω
峰化電路	分布式峰化	自觸發峰化	自觸發峰化	自觸發峰化	自觸發峰化
絕緣	N₂，油	SF₆，N₂，油	SF₆，N₂，油	SF₆，N₂，油	SF₆，N₂，油
脈沖源尺寸	f370×300	f370×600	f400×700	f500×1000	f800×1500
脈沖源重量	80kg	200kg	2500kg	500kg	1,200kg
設備尺寸	6×2.5×1.8	11×4×2.8	14×5×3.5	25×9×7	35×15×10

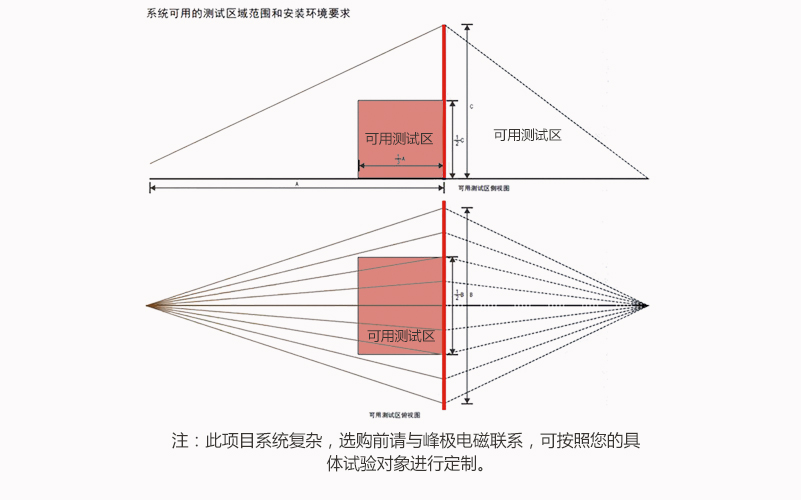

最大EUT尺寸	1.2×2×0.5	2×3×0.9	2.5×4×1.1	7.5×8×2.1	12×12×3.2
控制器參數
顯示屏	15英寸彩色觸摸屏+工控機
工作電源范圍	AC 220 V 50 / 60 Hz 32A/發電機
控制通訊方式	工業光纖通訊
測量通訊方式	工業光纖以太網控制
放電間隔時間	10-999s，可設置
輸出極性	正
觸發方式	氣體火花開關（三電極點火）
上升沿形成方式	自擊穿峰化開關
儀器工作狀態指示	觸摸屏，警燈，警鈴
溫度范圍	-20～+50℃
濕度范圍	≤90%
海拔高度	不超過1500m
