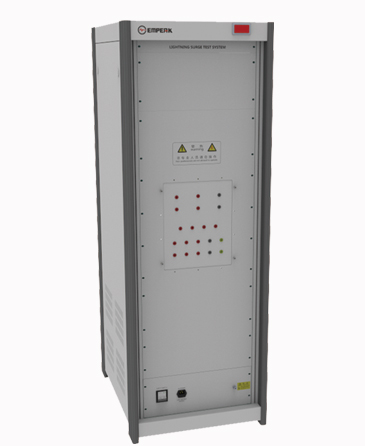

概述
當進行雷擊浪涌在線試驗時，需要給被試品提供一個可靠的電源，為了防止浪涌反向注入到供電電源需要在電源和被試品之間接入一個可以反向去耦的裝置。另一方面，為了防止供電電源燒壞發生器，需要在發生器輸出端和被試品之間接入一個耦合單元。
本系列雷擊浪涌耦合去耦單元主要用于III類組合波測試過程，，主要依據國家標準GB 17626.5，同時可滿足IEC61000-4-5的最新標準，同時根據不同配置可以滿足I類和II類的沖擊電流試驗。
標準
GB 17626.5
ITU K.21
GB 18802.1
IEC61000-4-5
IEC61643-11
SAE ARP5412
RTCA/DO-160F/G
MIL-STD-461G CS117
GJB 8848-2016
特點
最高去耦脈沖電壓30kV
最大耦合沖擊電流30kA
內置電容耦合：組合波 30kV15kA
內置間隙耦合：8/20 30kA
模塊化設計，可根據不同測試要求定制
主要參數
|
CDN-6 |
CDN-10 |
CDN-20 |
CDN-30 |
||
|
去耦電壓 |
6kV |
10kV |
20kV |
30kV |
|
|
去耦波形 |
1.2/50us |
||||
|
耦合方式1 |
電容耦合 |
||||
|
耦合電流幅值1 |
3kA |
5kA |
10kA |
15kA |
|
|
耦合電流波形1 |
8/20us |
||||
|
耦合方式2 |
間隙耦合 |
||||
|
耦合電流幅值2 |
6kA |
10kA |
20kA |
30kA |
|
|
耦合電流波形2 |
8/20us |
||||
|
耦合疊加方式 |
自動切換 |
自動切換 |
自動/手動 |
手動切換 |
|
|
電源投切方式 |
自動投切 |
||||
|
相位角度控制 |
0-360°同步，異步，步進控制 |
||||
|
供電電源 |
單相、三相，16A，30A，50A，100A可選 |
||||
|
過載能力 |
100ms 5倍電流 |
||||
|
設備尺寸 |
6U |
10U |
22U |
35U |
|
|
其他耦合去耦網絡 |
|||
|
設備名稱 |
主要參數 |
用途說明 |
|
|
通訊波耦合去耦網絡（2路4線）
|

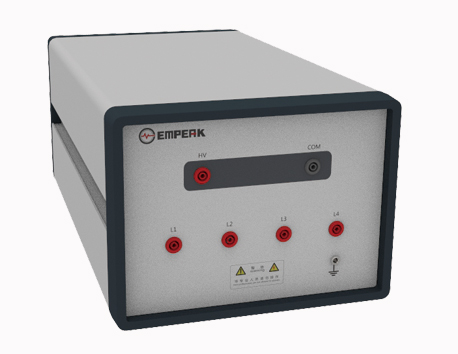

型號：CDN-24L-COM 2路4線通訊波網絡 通訊速率最大100kHz 內置100Ω*4耦合電阻 內置0.5uF耦合電容、氣體放電管耦合可選 4路20mH共模去耦電感 脈沖耐壓6kV |
用于RS232，RS485，RS422，電話線等通訊線路的10/700波形共模測試 需配合10/700或1.2/50發生器進行測試 |
|
|
通訊波耦合去耦網絡（2路4線）
|
型號：CDN-24H-COM 2路4線通訊波網絡 通訊速率最大100MHz 其他參數同CDN-24L-COM |
用于RS232，RS485，RS422，USB，電話線等通訊線路的10/700波形測試 需配合10/700或1.2/50發生器進行測試 |
|
|

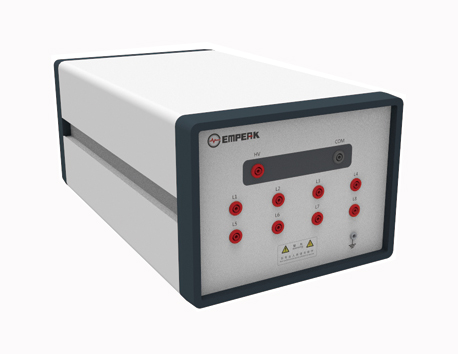

通訊波耦合去耦網絡（4路8線）
|
型號：CDN-48H-COM 4路8線通訊波網絡 通訊速率最大1000MHz 內置200Ω*8耦合電阻 內置0.5uF耦合電容、氣體放電管耦合可選 8路20mH共模去耦電感 脈沖耐壓6kV |
用于RS232，RS485，RS422，USB，以太網，電話線等通訊線路的10/700波形共模測試 需配合10/700或1.2/50發生器進行測試
|
|
|
交流動作負載電源
|

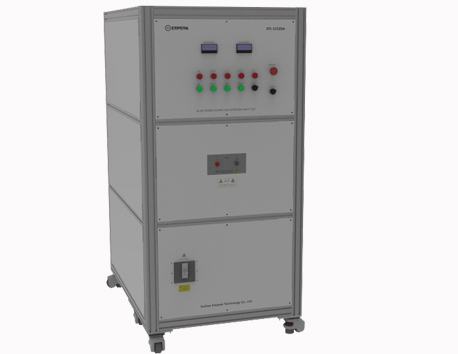

型號：ODN-5010A 輸出電壓：AC0-500V 輸出電流：10A 去耦電感：1.5mH 去耦電容：18uF+2*9uF 短時過載5倍電流100ms
|
用于沖擊電流試驗的交流產品的動作負載測試 |
|
|
直流動作負載電源
|

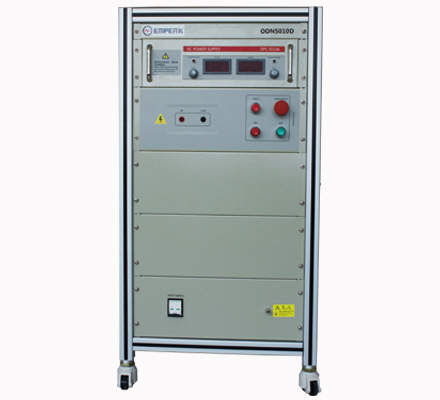

型號：ODN-5010D 輸出電壓：DC0-500V 10A 采用程控可調電源 去耦電感：1.5mH 去耦電容：18uF+2*9uF 過流、過溫保護功能
|
用于沖擊電流試驗的直流產品的動作負載測試 |
|
