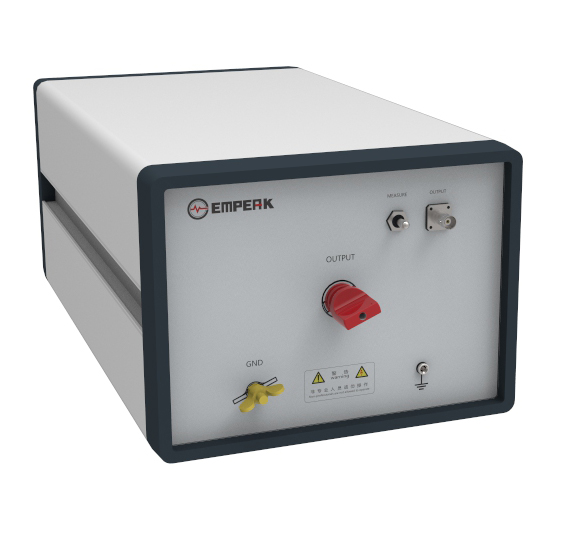

— 產品中心 —LISN線路阻抗穩定網絡
概述
LISN在進行傳導干擾發射測試中，為了客觀地考核受試設備（DUT）的干擾，在電網與受試設備之間加入的網絡，可在規定的頻率范圍內提供一個規定的穩定的線路阻抗，并將電網與受試設備進行隔離，避免受試設備承受的干擾信號耦合至電源。
本系列LISN可用于民標汽車電子、軍用設備、機載設備、民用電子、電氣產品的傳導抗干擾發射測試中，主要依據標準CISPR16、ISO7637、DO160、MIL-STD-461、GJB 151B，同時可滿足IEC61000的最新標準,同時有高電壓大功率LISN的定制能力。
標準
CISPR16、ISO7637、DO160、MIL-STD-461、GJB 151B、IEC61000
特點
? 單線 V 型 LISN
? 工作電壓最高可達AC1200V
? 工作電流最高可達200A
? 抗干擾峰值10kV
? 有5uH、50uH等多種規格
? 內置50Ω負載，可開關切換射頻輸出
常用典型的LISN主要參數 | ||
設備名稱 | 主要參數 | 用途說明 |
DO-160專用LISN（5μH 50Ω，V型）
| 型號：LISN-4580-S22 單線V型 最高電壓AC/DC 450V，最高800Hz 最高電流80A 阻抗電感：5μH 內置50Ω負載電阻，可切換 頻率范圍10k-20MHz | 主要用于DO160 section22部分雷電間接效應的傳導耦合測試，可用于交流及直流環境測試 可選3000uF直流測試用電容器 |
DO-160專用LISN（5μH 50Ω，V型）
| 型號：LISN-45200-S22 單線V型 最高電壓AC/DC 450V，最高800Hz 最高電流200A 阻抗電感：5μH 內置50Ω負載電阻，可切換 頻率范圍10k-20MHz | 主要用于DO160 section22部分雷電間接效應的傳導耦合測試，可用于交流及直流環境測試 可選3000uF直流測試用電容器 |
GJB151B通用LISN（50μH 50Ω，V型）
| 型號：LISN-4580-J50 單線V型 最高電壓AC/DC 450V，最高800Hz 最高電流80A 阻抗電感：50μH 內置50Ω負載電阻，可切換 頻率范圍10k-10MHz | 主要用于GJB151B CE102部分電源端口傳導發射測試使用的LISN，可用于交流及直流環境測試
|
GJB151B通用LISN（50μH 50Ω，V型）
| 型號：LISN-45200-J50 單線V型 最高電壓AC/DC 450V，最高800Hz 最高電流200A 阻抗電感：50μH 內置50Ω負載電阻，可切換 頻率范圍10k-10MHz | 主要用于GJB151B CE102部分電源端口傳導發射測試使用的LISN，可用于交流及直流環境測試
|
GJB151B大電流LISN（5μH 50Ω，V型）
| 型號：LISN-45200-J5 單線V型 最高電壓AC/DC 450V，最高800Hz 最高電流：1000A 阻抗電感：5μH 內置50Ω負載電阻，可切換 頻率范圍10k-10MHz | 主要用于GJB151B 附錄B所述，對于大電流負載時，當電源分配布線較短或有沿高位線敷設的專門回線等情況下，50μH LISN將不合適，可使用此5μH LISN代替，可用于交流及直流環境測試
|
