風電直擊雷試驗系統

風電葉片、高層建筑、燃油儲罐、通訊塔站等戶外裝備（建筑物）由于垂直高度相對周邊環境高出很多，特別是風電葉片，其特殊的形狀更容易遭受雷擊，當雷電流通過葉片到達地面時，強大的雷電流會對葉片造成不可逆的燒蝕性灼傷和損壞，特別是為了提高風電效能，一般葉片采用密度較輕的復合材料，這種材料其電阻率遠遠大于金屬材料，當雷電流流過表面時，導流通道如果處理不好很容易導致結構溶蝕、炸裂等情況發生，嚴重的可能造成扇葉斷裂等嚴重事故。

該系統可產生200kA的I類10/350us直接雷電波形和300kA的II類8/20us間接雷電波形，同時本套系統可通過不同的調波模塊可以調試出滿足航空標準及軍用標準的直接雷電電流波形中的A分量和D分量，同時可擴展更多的其他波形，可用于防雷浪涌保護產品（SPD、GDT等），也可用于引雷產品（避雷針等）進行抗雷電測試，同時可用于風電、太陽能、以及軍用產品（軍用車輛、導彈、艦船、雷達、飛機等）的雷電直接效應測試

標準

1)      IEC 61643-1:1998 Surge protective devices connected to low-voltage power distribution systems part 1: Performance requirements and testing methods

2)      IEC61400-24 Wind turbine generator systems –Lightning protection

3)      MIL-STD-464C  Electromagnetic  Environmental  Effects Requirements for Systems

4)      SAE ARP5412  Aircraft Lightning Environment And Related Test Waveforms

5)      RTCA/DO-160F/G  Environmental Conditions and Test Procedures for Airborne Equipment Section 23     Lightning Direct Effects

特點

1)      采用雙邊對稱充電方式，降低電容直流對地電壓，減小電暈放電

2)      模塊化的分組向心結構設計，減小回路電感量，提高放電同步性能

3)      電子Crowbar開關，提高了設備輸出穩定性

4)      Crowbar回路帶有波尾調整電阻（可實現大負載電感下調整輸出波尾）

5)      15寸觸摸屏操作，全自動控制系統，動態圖形顯示系統運行狀態

6)      可實現正極性、負極性測試

7)      控制與本體之間使用光纖通訊

8)      最大可輸出220kA的10/350us波形

9)      最大帶負載能力可達15μH 30mΩ

10)   可選擇CRL放電方式或者Crowbar放電方式

3、主要技術參數與特點

注：發生器也可通過選配不同的調波模塊實現多種波形輸出，例如實現8/20us，6.4/69μs，10/1000μs等波形，如有需要請聯系峰極電磁。

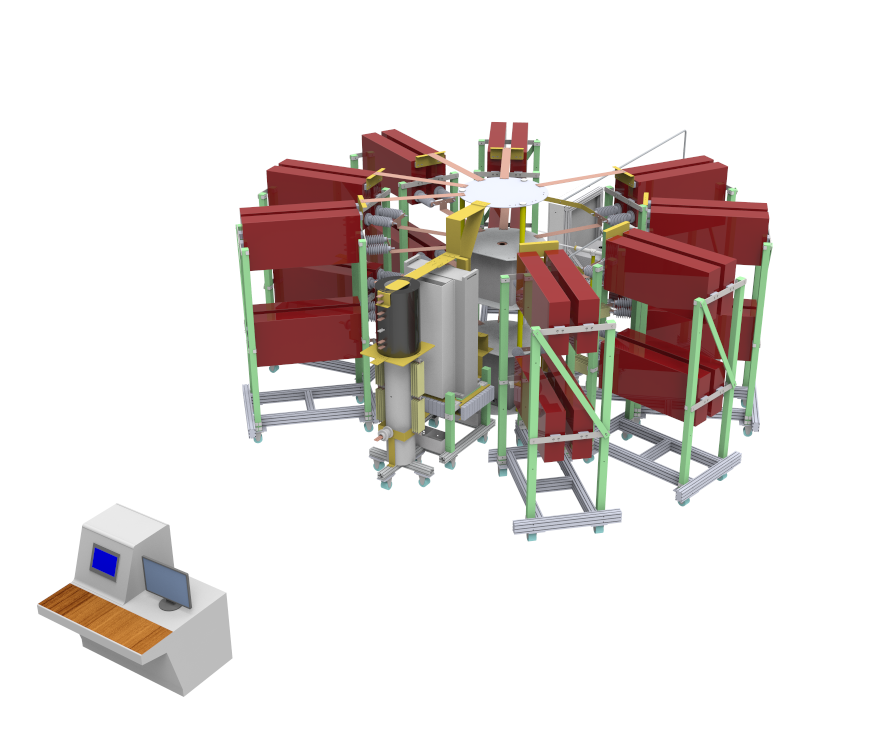

電子式Crowbar開關放電架

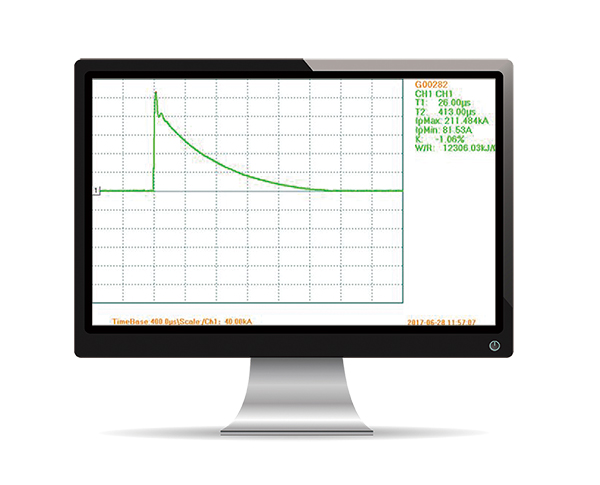

200kA 10/350輸出波形圖（自適應Crowbar開關，實測圖）
