敏感度傳導/感應發生器
概述

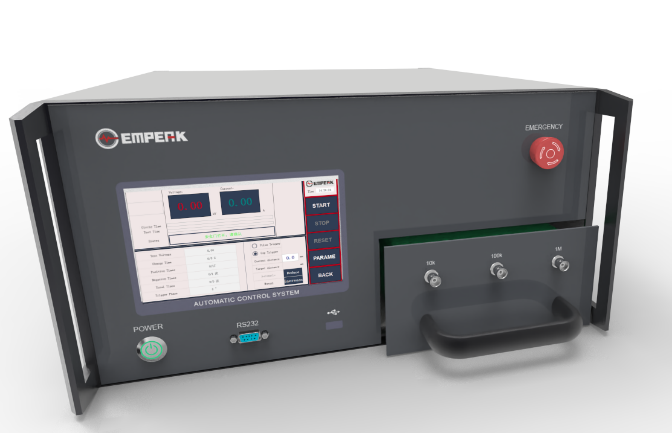

FSG6000傳導發生器是為了滿足GJB151A-1997、GJB152A-1997、GJB151B-2013、MIL-STD-461E/F/G以及DO160 中CS106、CS115、CS116、Section17、Section19等標準而專門設計的一款高端發生器。
該發生器可以產生電源線尖峰脈沖、快速方波脈沖以及六種高頻阻尼正弦波等多類脈沖信號，適用于所有飛機、空間及地面系統的互聯電纜和電源電纜的傳導敏感度試驗，本設備也適用于水面艦船和潛艇的設備及分系統試驗。
標準
GJB 151A-1997 CS106、CS115、CS116
GJB 152A-1997 CS106、CS115、CS116
GJB 151B-2013 CS106、CS115、CS116
MIL-STD-461E/F/G CS106、CS115、CS116
DO160 Section17、Section19
特點
? 7寸彩色觸摸屏前面板操作
? 充電異常保護
? 多種故障自動判斷
? RS232接口用于PC遠程控制，打印測試報告
主要參數
技術參數 | |
符合標準： GJB 151A-1997、GJB 152A-1997、GJB 151B-2013、MIL-STD-461E/F/G、DO160 | |
型號 | FSG 6000 |
CS106電源線尖峰脈沖參數表 | |
型號 |
|
測試電壓范圍 | 0-700V（連續可調） |
0.15μs波形參數 | 脈沖寬度：0.15μs（50%~0%） 回路阻抗：＜2Ω |
5μs波形參數 | 上升時間（0~100%）：1.5μs±0.5μs 脈沖寬度（0%~0%）：5μs±20% 脈沖寬度（50%~0%）：＜5μs 源阻抗：≤2Ω 反峰：≤30%Vp 反向持續時間：≤20μs |
10μs波形參數 | 脈沖寬度：10μs（50%~0%） 回路阻抗：＜2Ω |
輸出極性 | 正、負 |
輸出方式 | 單次輸出、連續輸出 |
觸發方式 | 手動、自動、外部觸發 |
串聯模式 | 內置耦合變壓器（32A）通過面板串聯端口輸出 |
輸出端口 | 4mm插頭 |
校準電阻 | 外置 5Ω 10W校準電阻 |
CS115快速方波脈沖參數表 | |
型號 | MD- |
測試電流 | 1-10A（測試環路阻抗100Ω） |
重復頻率 | 1-40Hz可調 |
上升時間（10%-90%） | ≤2ns |
下降時間（90%-10%） | ≤2ns |
脈沖寬度（90%-90%） | ≥30ns |
輸出阻抗 | 50Ω |
輸出接口 | N-K |
CS116阻尼正弦瞬態信號參數表 | |
型號 | MD-CS116A、MD- |
輸出波形 | 10kHz、100kHz、1MHz、10MHz、30MHz、100MHz |
最大測試電流 | 10kHz:0.02-0.2A±10% 100kHz:0.2-2A±10% 1MHz:2-12A±10% 10MHz:2-12A±10% 30MHz:2-12A±10% 100MHz:1-5A±10% |
輸出阻抗 | ＜100Ω |
脈沖重復率 | 最大頻率2Hz |
阻尼因數 | 15±5 |
耦合浪涌電壓 | 小于6kV |
輸出接口 | BNC母頭 |
S17 電源線尖峰脈沖參數表 | |
型號 |
|
測試電壓范圍 | 0-800V（連續可調） |
10μs波形 | 上升時間（0~100%）：≤2μs 脈沖寬度（0%~0%）：≥10μs 源阻抗：50Ω |
輸出極性 | 正、負 |
輸出方式 | 單次輸出、連續輸出 |
脈沖頻率 | 最大2Hz |
觸發方式 | 手動、自動、外部觸發 |
串聯模式 | 內置耦合變壓器（32A）通過面板串聯端口輸出 |
輸出端口 | 4mm插頭 |
校準電阻 | 外置 50Ω 校準電阻 |
S19 感應尖峰敏感度參數表 | |
型號 |
|
脈沖群持續時間 | 50-1000μs可調 |
尖峰重復時間 | 0.2-10μs可調 |
輸出電壓 | ≥600Vp-p |
脈沖群重復頻率 | 0.1-10Hz可調 |
輸出極性 | 正極性、負極性、正負交替 |
測試時間 | 1-9999s可調 |
觸發方式 | 手動、自動、外部觸發 |
注入方式 | 直接注入 |
通用參數 | |
工作電源 | AC 220V，±10% 50-60Hz |
環境濕度 | 45%-75% |
環境溫度 | 0℃ - 50℃ |
外形尺寸 | 19英寸，5U |
重量 | 約30Kg |
注：具體外形及尺寸以實物為主 | |
選配附件
選配附件 | |
電流注入鉗 BCI-10P | 頻率范圍1kHz～10MHz 內徑φ40mm 用于CS115，CS116 |
電流注入鉗 BCI-200P | 頻率范圍1MHz～200MHz 內徑φ40mm 用于CS115，CS116 |
電流注入鉗 BCI-400P | 頻率范圍1MHz～400MHz 內徑φ40mm 用于CS114 |
監測探頭 C10M | 頻率范圍1kHz-10MHz 內徑φ40mm 用于CS115，CS116 |
監測探頭 C200M | 頻率范圍1kHz-200MHz 內徑φ40mm 用于CS115，CS116 |
監測探頭 C400M | 頻率范圍10kHz-400MHz 內徑φ40mm 用于CS114 |
校準夾具 PM-200 | 頻率范圍10kHz～200MHz 50Ω 5W , 用于CS114 |
校準夾具 PM-400 | 頻率范圍10kHz～200MHz 50Ω 5W 用于CS115，CS116 |
高壓同軸負載 | 50Ω 10W，DC-3G |
衰減器 | 100W 60DB，DC-3G |
衰減器 | 100W 40DB，DC-3G |
衰減器 | 100W 20DB，DC-3G |
寬帶電流檢測鉗 | 10kHz-200MHz |
人工電源網絡 | 最大連續電流：50A/100A/200A/300A可選 測試端子：N型 阻抗：50μH+5Ω/50Ω可切換 耦合電容：0.25μF |
注：具體外形及尺寸以實物為主 | |
校準配置

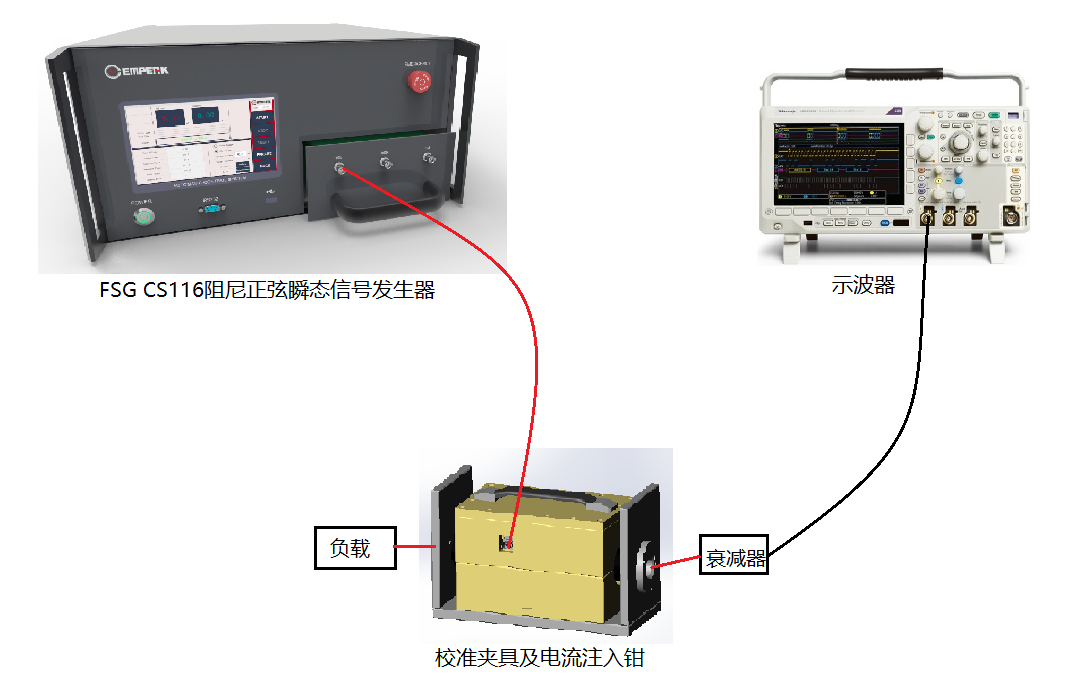

CS116校準配置

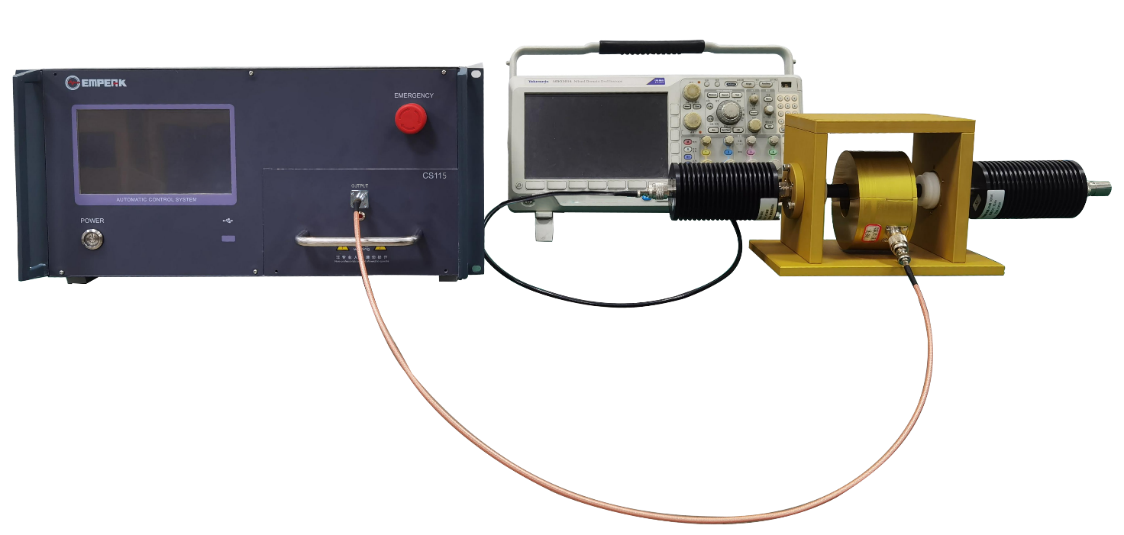

CS115校準配置

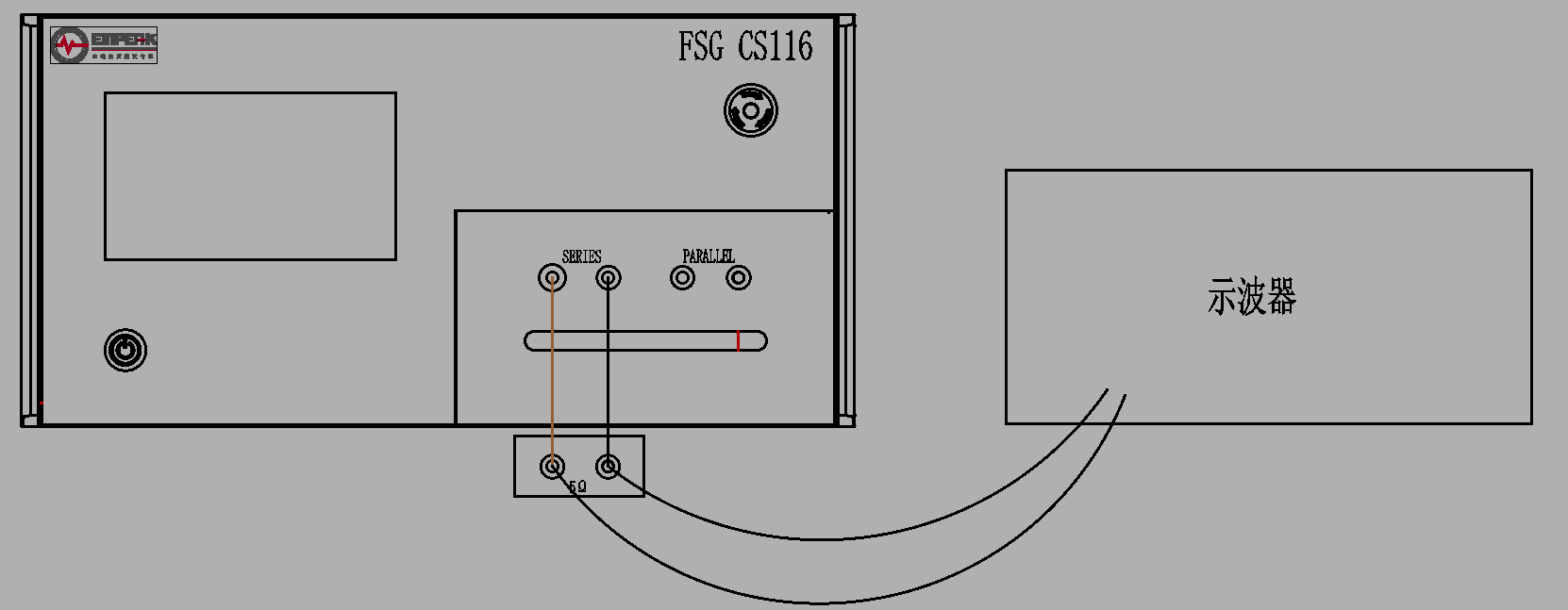

CS106串聯端口校準配置

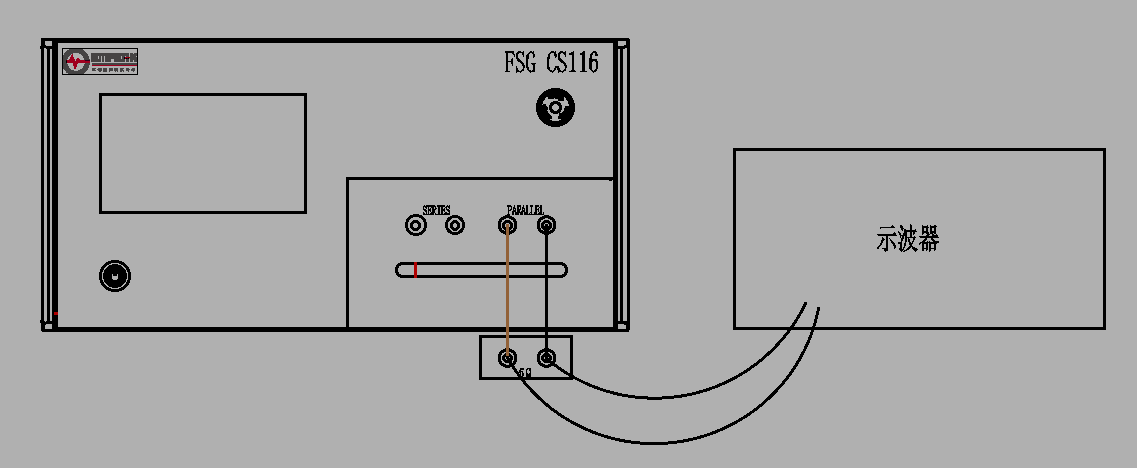

CS106并聯端口校準配置
